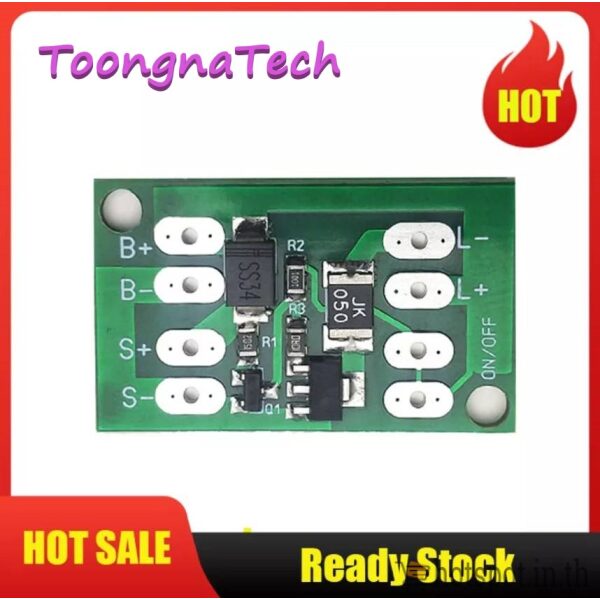

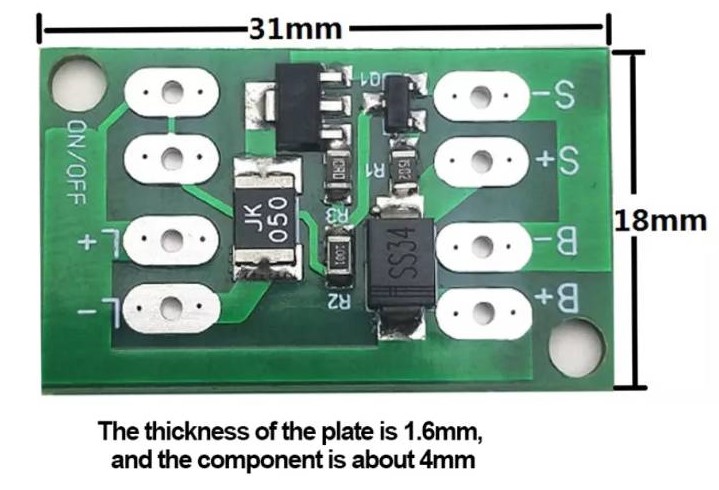

บอร์ดคบคุมการชาร์จโซล่าเซลล์ สำหรับซ่อมหลอดไฟโซล่าเซลล์ ควบคุมแบตเตอรี่ลิเธี่ยม

ลำดับการเดินสายไฟ:

1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่

2: เชื่อมต่อกับ LED, ไฟ LED จะติดสว่างขึ้น

3: เชื่อมต่อกับแผงโซล่า ไฟ LED จะดับลงและเมื่อไม่มีแสงแดดไฟ LED จะสว่างขึ้น

4:สวิตช์สามารถติดตั้งได้ถ้ามันต้องปิดในเวลากลางคืน ไฟขาออกที่การทำงานที่มั่นคงของบอร์ดคอนโทรลไม่สามารถมากกว่า600mA มิฉะนั้นอาจทำให้เกิดการป้องกันเอาต์พุต

5: การชาร์จและป้องกันการไหลย้อนกลับโดยไม่ต้องชาร์จเกินและป้องกันการคายประจุเกินแบตเตอรี่ลิเธียมต้องถูกใช้ด้วยบอร์ดป้องกันที่สอดคล้องกัน (แบตเตอรี่โทรศัพท์มือถือทั้งหมดมีการป้องกัน3.7V และอีกมากมายมากกว่า18650ไม่มี บอร์ดป้องกัน3.7V ไม่สามารถถูกใช้เป็นชุดได้)

6: ใส่ใจกับการกันน้ำและฉนวนกันความร้อน

7: โคมไฟ LED ไม่สามารถใช้ไดรฟ์เพิ่ม

8: แรงดันไฟฟ้าแบตเตอรี่ของตัวควบคุมคือแรงดันขาออก, การจำกัดกระแสและแรงดันไฟฟ้าไม่จำกัด, ลูกปัดโคมไฟ LED 3V 2V ไม่สามารถถูกใช้ได้โดยตรง, จะต้องขับเคลื่อนโดยกระแสคงที่แบบสเต็ปดาวน์หรือตัวต้านทานจำกัดกระแสแบบอนุกรมและกระแสไฟขาออกคือกระแสการทำงานสูงสุดไม่ใช่กระแสคงที่

หมายเหตุ:

1: กำลังขับเป็นพลังงานจริงโปรดยืนยันการใช้พลังงานจริงของโหลดก่อนใช้งาน

2: การเข้าถึงโดยตรงไปยัง3Vled อาจทำให้ตัวควบคุมหรือ LED เสียหายได้

3: แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันไฟฟ้าของแบตเตอรี่ต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซล่า

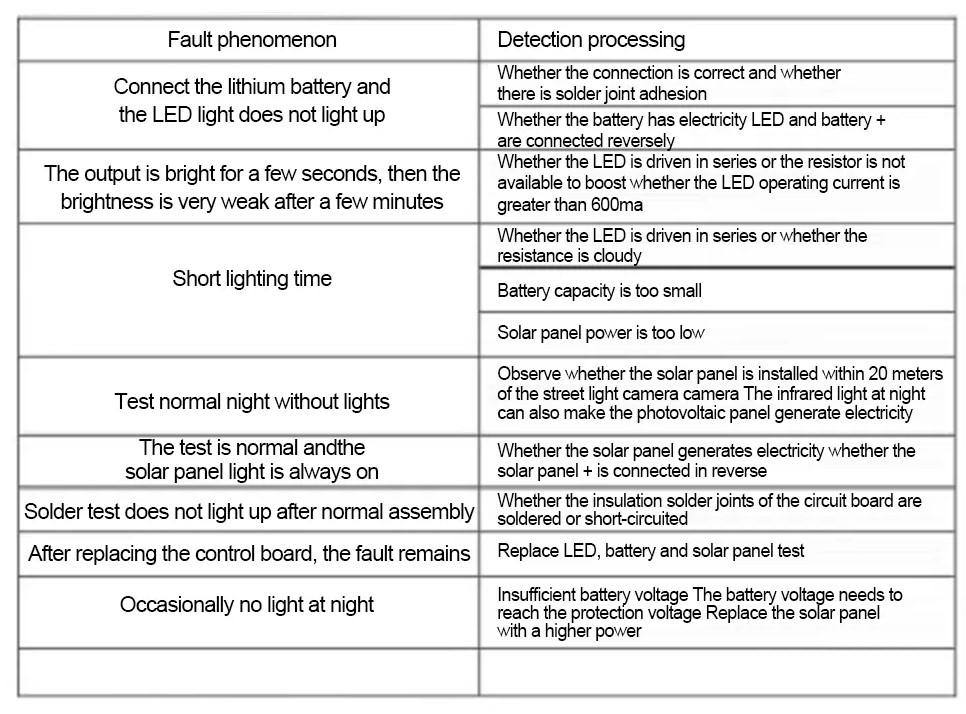

ข้อควรระวัง:

1: กระแสไฟขาออกของบอร์ดคอนโทรลไม่มากกว่า600mA มิฉะนั้นอาจทำให้เกิดการป้องกันเอาต์พุต

2: การชาร์จและป้องกันการไหลย้อนกลับโดยไม่ต้องชาร์จเกินและป้องกันการคายประจุเกินแบตเตอรี่ลิเธียมต้องถูกใช้ด้วยบอร์ดป้องกันที่สอดคล้องกัน (แบตเตอรี่โทรศัพท์มือถือทั้งหมดมีการป้องกัน3.7V และอีกมากมายมากกว่า18650ไม่มี บอร์ดป้องกัน3.7V ไม่สามารถถูกใช้เป็นชุดได้)

3: ใส่ใจกับการกันน้ำและฉนวนกันความร้อน

4: โคมไฟ LED ไม่สามารถใช้ไดรฟ์เพิ่ม

5: แรงดันไฟฟ้าแบตเตอรี่ของตัวควบคุมคือแรงดันขาออก, ไม่มีการจำกัดกระแสและแรงดันไฟฟ้าขาออก,โคมไฟ LED 3.2V ไม่สามารถถูกใช้ได้โดยตรง, จะต้องขับเคลื่อนโดยกระแสคงที่แบบสเต็ปดาวน์หรือตัวต้านทานจำกัดกระแสแบบอนุกรมและกระแสไฟขาออกคือกระแสการทำงานสูงสุดไม่ใช่กระแสคงที่

หมายเหตุ:

1: กำลังขับเป็นพลังงานจริงโปรดยืนยันการใช้พลังงานจริงของโหลดก่อนใช้งาน

2: การเข้าถึงโดยตรงไปยัง led อาจทำให้ตัวควบคุมหรือ LED เสียหายได้

3: แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันไฟฟ้าของแบตเตอรี่ต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซล่า
