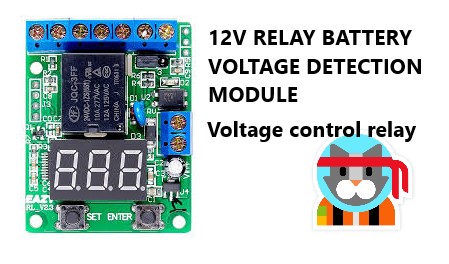

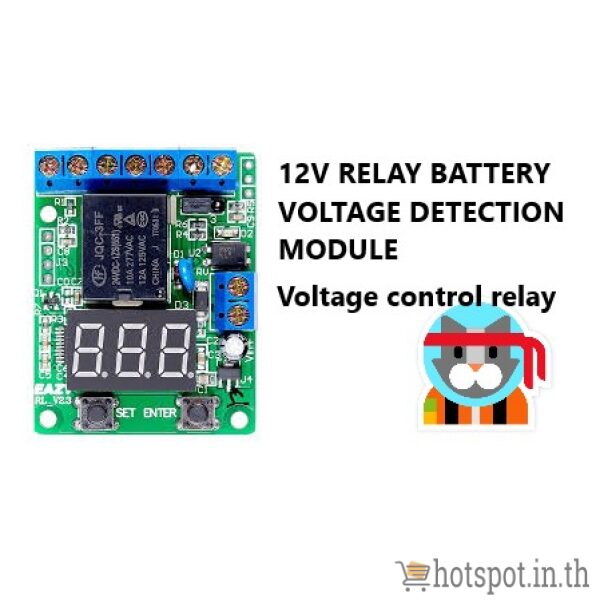

12V RELAY BATTERY VOLTAGE DETECTION MODULE VOLTAGE CONTROL RELAY

Specifications:

Relay Voltage: DC 12V

Working Power: DC 10–16V

Voltage Detection Range: DC 0–99.9V

Error: +/-0.1V

Timing Range: 0–999 minutes cycle

A set of transformations(normally open/normally closes)

Contract Load: 10A/277V AC, 10A/30V DC

Contract Resistance: ≤100mΩ(1A–6V DC)

Mechanical Durability: >10 million times

Electrical Durability: >100,000 times (10A–250V AC)

Standby Current: 16mA 12V, Digital Display Closed Smallest 6mA/12V, Relay Timely 45mA/12V

Working Temperature: –40–85°C

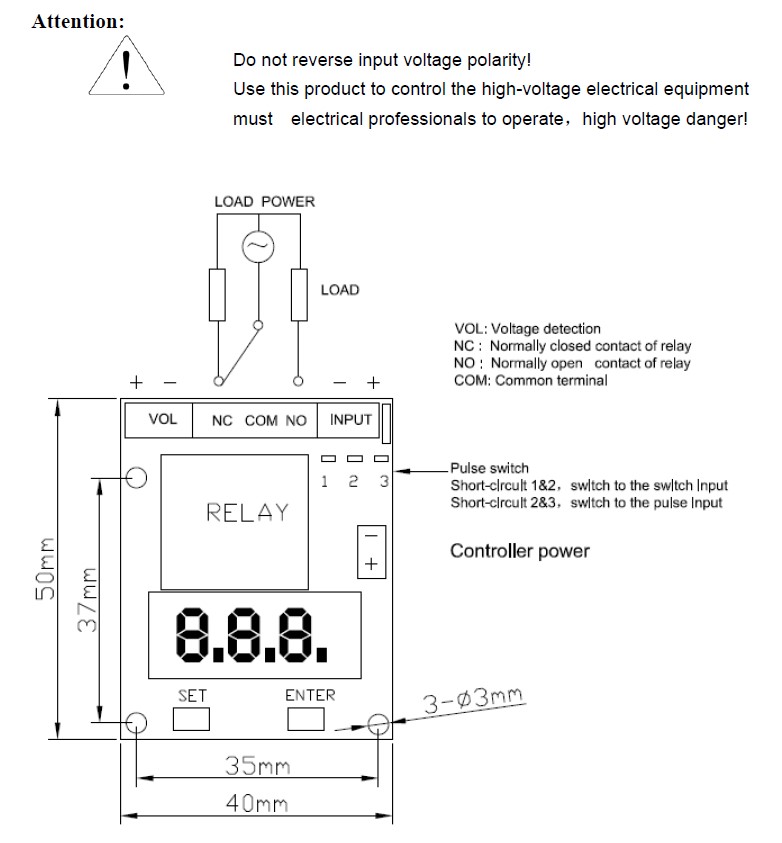

Dimension: 50 * 40 * 20mm

Weight: 27g

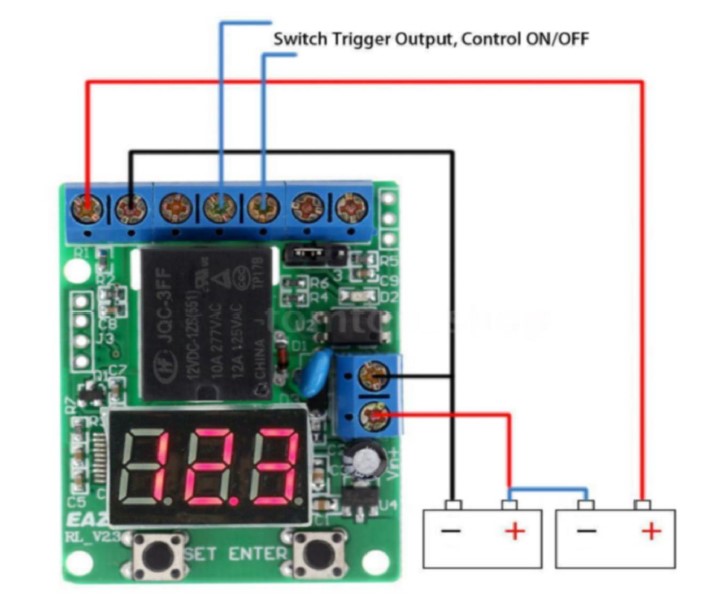

การตั้งค่าการควบคุมเปรียบเทียบแรงดันไฟ ตัวควบคุมจะตรวจจับแรงดันไฟ จากอินเทอร์เฟซ “VOL” และค่าการแสดงผล (DC 0-99.9V) แสดงผลเป็นค่าแรงดันที่ 7เซคเม้น เมื่อต่อแรงดันไฟฟ้าเข้าไป

1. ค่าเริ่มต้น ของรีเลย์รีเลย์ contact ปิด และจะตรวจสอบและเปลี่ยนสถานะเมื่อมีการเปลี่ยนแปลงแรงดันที่ อินเทอร์เฟซ “VOL” แต่ถ้าต้องการกลับสถานะการทำงานของ Relay ให้กดปุ่ม “SET” ค้าง 3 วินาที แล้วปล่อยปุ่ม ในสถานะที่ LED D2 ติดสว่าง

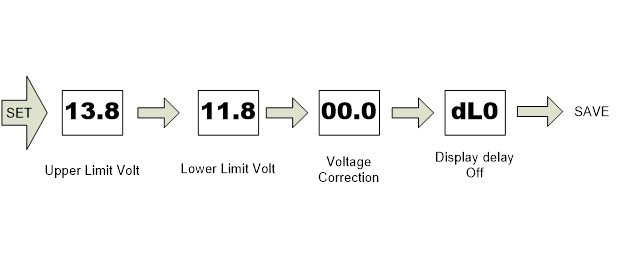

2.กดปุ่ม “SET” เพื่อตั้งค่า แรงดันไฟฟ้า Upper limit, Lower limit ,Voltage Correction และ ค่า Delay เพื่อปิดหน้าจอ 7เซกเม้น ตัวเลขที่ถูกตั้งค่าจะกระพริบด้วยความถี่ 1Hz

กดปุ่ม “SET” เพื่อเลื่อนค่าและตั้งค่าตัวเลขที่ต้องการ

3.การตั้งค่า Upper limit กดปุ่ม “SET” เพื่อเข้าสู่โหมดการตั้งค่า กดปุ่ม “ENTER” เพื่อเพิ่มหรือลดจำนวนค่า แรงดันไฟฟ้าสามารถ ตั้งได้ 0-9 กดปุ่ม “SET” เพื่อให้ตั้งค่าให้ครบ 3 ดิจิต

4.การตั้งค่า Lower limit กดปุ่ม “SET” เพื่อเข้าสู่โหมดการตั้งค่า กดปุ่ม “ENTER” เพื่อเพิ่มหรือลดจำนวนค่า แรงดันไฟฟ้าสามารถ ตั้งได้ 0-9 กดปุ่ม “SET” เพื่อให้ตั้งค่าให้ครบ 3 ดิจิต

5.การตั้ง Delay เพื่อปิดหน้าจอ 7เซกเม้น กดปุ่ม “SET” เพื่อเข้าสู่โหมดการตั้งค่า จนเจอ dL กดปุ่ม “ENTER” เพื่อเพิ่มหรือลดค่าเวลาที่ต้องการให้ปิดหน้าจอ โดยหน่วยเป็น นาที

6.ถัดจากเมนู dL กดปุ่ม “SET” 1 ครั้ง ระบบจะกลับสู่หน้าจอหลัก คือหน้าจอ แสดงค่าแรงดันที่วัดค่าได้ที่ แรงดันไฟฟ้าจากอินเทอร์เฟซ “VOL”

8.กดปุ่ม “ENTER” ค้าง 1 วินาที หน้าจอ จะแสดงการนับ ค่าเวลา ในสถานะ Relay ON ไฟ LED D2 ติดสว่าง โดยที่ ดอต จะกระพริบทุกๆ 1วินาที และ ถ้า สถานะ Relay OFF ไฟ LED D2ดับ หน้าจอจะแสดง 000
